複数の部屋の面積を一気に計測したい。

CATEGORY
修正
UPDATE
2016/12/26

Answer

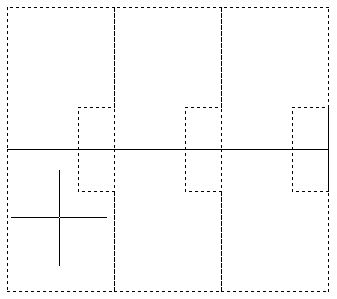

①部屋名や設備など、計測の妨げになるオブジェクトが描かれた画層はフリーズし、面積の芯だけが表示している状態にします。
②[ホーム]タブ>[作成パネル]>BOUNDARY[境界作成]コマンド(コマンドエイリアス BO)実行します。

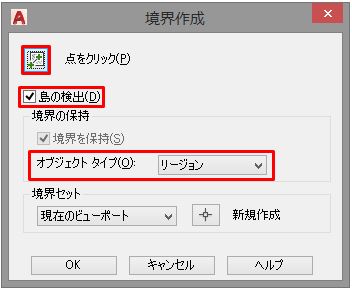

③島の検出にチェック、[オブジェクトタイプ]をリージョンにし、[点をクリック]アイコンをクリックし、境界の内側をクリック、確定します。各部屋の境界線が作成されました。

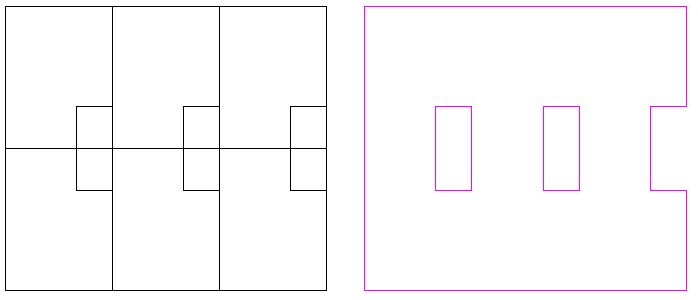

④UNION[和]コマンド(コマンドエイリアス UNI)を実行し、作成したリージョンを選択し、確定をすると、全てくっついた面積が一括で計測できます。
