いくつかの画層をひとつの画層にまとめたい。

CATEGORY
画層
UPDATE
2016/12/26

Answer

①[ホーム]タブ>[画層]パネル>LAYMRG[画層合成]コマンドを実行します。

②まとめたい画層上にあるオブジェクトを選択後、確定します。
③合成先の画層上にあるオブジェクトを選択します。
④「操作を続けますか?」というメッセージが出るので、確認し、よければ[はい(Y)]を選択します。
まとめられた元の画層は削除されます。

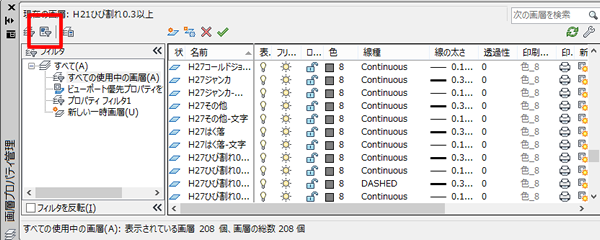

①画層プロパティ管理を開きます。
②左上の「グループフィルタを新規作成」をクリックします。
